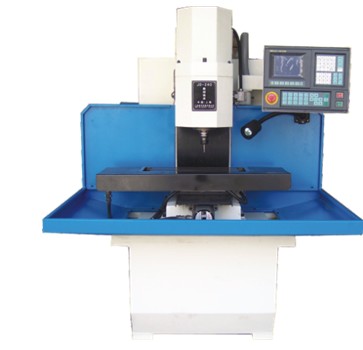

一、機床用途
ZY-240機床是現有立式銑床的改進型，可以進行銑、鏜、鉆等多種典型加工。它的常規配置是三軸三聯動數控系統。主要用于小型復雜零件的精密機械加工，如：汽車、摩托車發動機的小零件、鐘表機芯等，可以加工平面凸輪、空間曲面；加工各種異形零件；可加工各種中小模具，適用于各種批量的生產。
機床主要結構采用封閉式框架結構，道軌副采用貼塑道軌配合，耐磨性好，三向進給傳動采用滾珠絲桿與電機直聯，運行平穩，定位精確，不銹鋼道軌防護罩外形美觀耐用。
本機床的數控系統，具有標準RS232接口，因而機床可以進入DNC系統，或進入無人化車間自動運行。
本機床也適于機械類高等院校、中等專業學校的實驗室之用，可對學員進行各種編程操作訓練及實際加工培訓。
二、機床主要技術參數
工作臺面積 400×240mm
主軸錐度 BT30
主軸端面至工作臺距離 15～215mm
主軸轉速 100～6000rpm
三向行程
X向 400mm
Y向 200mm
Z向 250mm
主電機功率 0.37/0.55KW
進給電機扭矩(X、Y、Z) 6Nm
進給速度范圍 0-3/0-10m
控制系統 華興31DM
聯動軸數 三軸聯動
三向移動最小設定單位 0.005mm
坐標定位精度 0.02mm
重復定位精度 0.005mm
機床外形尺寸（長×寬×高） 1120×1170×1500mm
機床重量 500kg
三、機床的結構與特點
1.結構特點
本機床結構特點可概括為：簡、小、輕、高、即結構簡單，體積小，重量輕，剛性和精度高。
我們的設計原則是在確保剛性和精度的前提下，使結構盡可能地簡化，盡可能地簡化零件的工藝性；在保證加工范圍的前提下，把外形尺寸縮到最小。儔件的壁厚也降到了最低限度。所有導軌都進行了淬火及貼塑等耐磨處理。
本機床的主要結構有銑頭部件、床身部件（包括床鞍和工作臺）和立柱部件。
2.床身與立柱部分
本機床身近似為長方體，上部為矩形導軌，兩側設有排屑/漏水槽，冷卻液沿漏水槽進入床身后部的冷卻水箱。該鑄件結構勻稱，布筋合理。床身后部上平面為立柱接合面。四個吊裝螺孔設在床身下部兩側面。
立柱穩定地固緊在床身后部上平面，前部為Z向矩形導軌，該結構的水平截面為封閉結構，且布筋合理，因而雖然壁薄，但剛度高于同類機床。
數控系統主要技術參數：
項 目
|
31DM數控系統 |
控制軸數 |
三軸+主軸變頻控制 |
聯動軸數 |
三軸（任意） |
編程方式 |
G、M、F、S、T（ISO代碼）
鍵盤/串行錄入、后臺編輯 |
刀具補償 |
刀具半徑及長度補償 |
參數設置 |
刀具參數、間隙補償，位參數，螺距誤差補償，加工起始點記憶及斷電恢復 |
步進電機控制方式 |
四軸方向及脈沖信號或正反轉脈沖輸出 |
主軸 |
0－10V或0-5V模擬量及正反轉觸點 |
操作方式 |
自動、手動、步進、MDI、單段/連續、暫停、DNC |
參考點 |
自動/手動返回 |
串行通訊 |
RS232異步串行口、CAD/CAM聯網DNC加工 |
最大編程尺寸 |
-9999.999~+9999.999mm |
插補方式 |
直線、圓弧、螺旋線 |
零件程序存儲容量 |
128K（約3000段程序） |
脈沖當量 |
0.001mm |
240型銑床數控系統簡介 |
|
|
31DM系列為全功能數控系統，適用銑床控制，可配套全數字交流伺服驅動或細分三相步進驅動單元，具有強大的柔性化參數配置。用于各種規格的車床控制，或配套三維模具銑床，加工批量零件和三維模具。機箱結構密封設計，有效防止粉塵、鐵削污染造成的內部故障。 |
|
|
主要技術參數：
□ |
顯示器 |
6寸液晶320×240點陣 |
□ |
控制聯動軸 |
三軸三連動（X、Y、Z） |
□ |
最小設定單位 |
0.001MM |
□ |
最小移動單位 |
0.001MM |
□ |
快進速度 |
60000mm/min |
□ |
插補功能 |
直線、圓弧、公英制/錐、多頭/單頭螺紋 直線、圓�。菁y） |
□ |
存儲容量 |
電子盤128K、30個程序 |
□ |
編程范圍 |
±15000.000 |
□ |
輸入信號 |
24路光電開光量光電隔離
1路手脈接口，×1、×10、×100倍率 |
□ |
輸出信號 |
17路開關量和0～5V或0～10V模擬量輸出 |
□ |
電子齒輪 |
16位：16位 |
□ |
螺紋補償 |
150點/軸 |
□ |
操作方式 |
自動、手動、點動、手脈、MDI、單段/連續、暫停 |
□ |
刀具功能 |
刀尖R半徑補償（選件） 刀補功能C |
□ |
通訊功能 |
RS-232 與 PC、CNC通訊 |
◆采用高速工業級CPU及硬件門陣列插補器
◆μ級速度達60m/min
◆電子齒輪任意配比絲桿傳動
◆高精度線形螺距插補
◆軟限位功能
◆DNC級空間短直線速度自動過渡加工三維曲面
◆刀補機能C
◆各種加工固定循環
◆用戶任意設計開機畫面 |
|
|

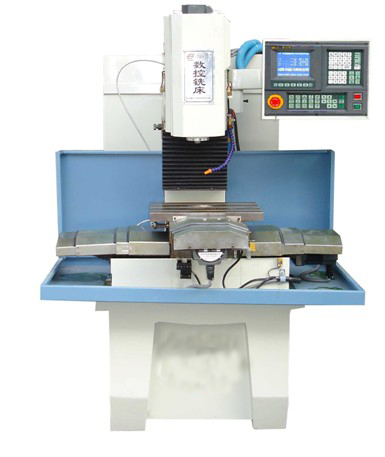

ZY-240型 數控銑床(教學/生產兩用型)
特點：
合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，既是工廠小型復雜模具和精密零件的生產加工設備，也是靈巧的數控教學實驗設備，配備可靠的華興系統。
數控加工功能：
三坐標3軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。
數控銑床技術參數：
工作臺面積
|
200*500mm2 |
主軸電機功率 |
0.75Kw |
T型槽 |
10*3 |
主軸端面至工作臺的距離 |
70-290mm |
工作臺最大承重 |
30Kg |
主軸最高轉速 |
6000rpm |
X向行程 |
240mm |
選用刀具直徑范圍 |
16mm |
Y向行程 |
180mm |
定位精度 |
±0.02mm |
Z向行程 |
220mm |
重復定位精度 |
±0.01mm |
X向快速移動速度 |
步進：3m/min
伺服：6m/min |
數控系統控制軸數 |
3軸 |
Y向快速移動速度 |
步進：3m/min
伺服：6m/min |
機床外形尺寸(長寬高) |
1320*1400*1560mm3 |
Z向快速移動速度 |
步進：3m/min
伺服：6m/min |
重量 |
500Kg |
數控系統 |
標配為華興�？上扰洌� FANUC、SIEMENS、華中等，價格另儀。 |
|
