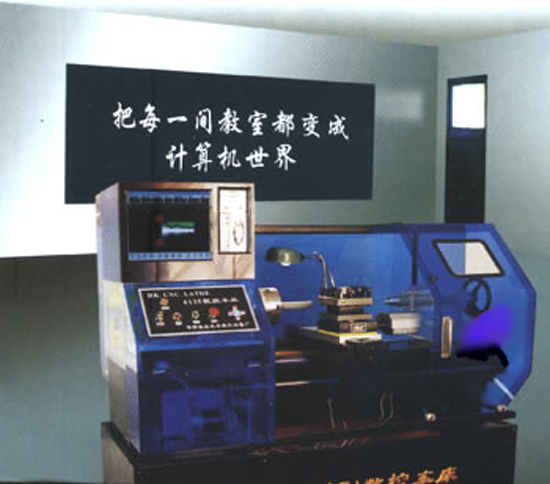

ZY、CNC、6135-A數控車床
本車床是中義數控機床教儀設備廠2004年推出的新一代教學數控模擬車床，配備了高可靠性的ZY、PC軟件數控系統。鍵盤、鼠標的布局設置美觀實用。本機床能夠?qū)λ芰�、有機玻璃等、木制品等材料進行各種直線、圓錐面、圓弧、螺紋等工件的切削加工。
一、控制系統配置：
它由WINDOWS98操作平臺、15"液晶顯示器、超小時尚粉烤機箱、內存128M、硬盤40G、超薄鍵盤、光電鼠標、52倍速CD-ROM等組成。
二、控制系統特點：
本控制系統以標準的X86兼容構架為硬件平臺，以DOWS或WINDOWS系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。
全中文菜單式控制界面，適合中國國情�？梢詼p輕培訓難度，縮短人員培訓時間，降低培訓成本。
兼容FANUC及國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、CIMATRON、PRO/E、UG等CAD/CAM軟件生成的控制程序。
具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用“快速圖形仿真”功能難刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議調整傳輸。
三、機床特點：
1、本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大。
2、主軸采用進口變頻調速器，可實現無級調整。
3、車削塑料制品，采用空氣（風）冷卻，不污染環境，使教師、學生更加清潔衛生。
4、可用CAD/CAM軟件進行繪圖、自動編程生成G代碼加工。
三爪卡盤 |
Ф160mm |
床身上最大回轉直徑 |
Ф350mm |
電動刀架 |
600mm |
主軸孔徑 |
Ф40mm |
主軸轉速、無極變速 |
200--150rpm |
控制連動軸數 |
2軸/2軸 |
快進速度 |
1500mm/min0.005當量 |
脈沖當量 |
0.000001-10mm（隨意可調） |
編程方式 |
G、M、F、S、T（ISO代碼） |
主電機功率 |
0.75kw |
機床外形尺寸（長*寬*高） |
1670*810*1500mm |
機床重量 |
350kg |
|
